為什么要做防靜電接地？

        防靜電接地：靜電主要由不同物質相互摩擦而產生，在電子廠房生產過程中，靜電所造成的危害是多方面的。首先，該工程中很多設備及儀器對靜電電壓比較敏感，靜電會影響其正常工作甚至出現錯誤；其次，由靜電產生的高電壓會引起人身觸電；另外，當靜電嚴重時可能會引起火花放電，嚴重的會造成火災事故。

       為了消除靜電所產生的危害，就必須采取措施。消除靜電的方法很多，但最簡單和最有效的辦法是采取接地措施。該電子生產廠房中，對所有會產生靜電的設備都應保證可靠接地。為了防止積聚在設備和人身上的靜電荷達到危險電位，在主要生產場合采用了防靜電地坪。這類地坪在的防護材料中，分布有銅線構成的網絡，這些金屬網絡彼此形成電氣通路，用于防靜電地坪的靜電傳導。作為電氣設計配合，應在防靜電地坪所在空間的建筑柱上，適當預留接地端子。在地坪敷設完畢后，將防靜電地坪內的金屬線與該接地端子相連。另外，接地端子須通過柱內主筋與接地極連通，以使靜電通過接地端子沿柱內主筋流向接地極。

（1）幾種接地概念

A.保護接地。就是將電氣設備不帶電的金屬部分與接地體之間作良好的金屬連接。
B. 工作接地。 將電力系統中的某一點（通常是中性點）直接或經特殊設備（如消弧線圈、阻抗、電阻等）與大地作金屬連接，稱為工作接地。
C. 重復接地（并聯）。接地電阻值很低，零線斷路點后面碰相外殼的對地電壓就很小，對人身的危險就會大大減輕。
D. 防雷接地。把雷電流迅速導入大地以防止雷害為目的的接地。
E. 防靜電接地。將帶靜電物體或有可能產生靜電的物體（非絕緣體）通過導靜電體與大地構成電氣回路的接地叫靜電接地。靜電接地電阻一般要求不大于10歐姆。

（2）防靜電接地和其它幾種接地關系

        防靜電工程中靜電防護區的地線較為常用的敷設方法有兩種：一種是專門埋設單獨的大地接地裝置，引出的接地線，敷設到生產線的防靜電作業崗位。二是采用三相五線制供電系統中的地線，引出電源零線的同時，單獨引出大地地線作防靜電接地母線。

       靜電接地應盡可能避開與某些精密儀器的接地共用一個接地體。因?yàn)殪o電接地泄放靜電有時可產生較高脈沖，對儀器產生干擾。

       靜電接地應和防雷接地分開。因?yàn)榉览捉拥卦谛狗爬纂娏鲿r(shí)，可產生較高反擊電壓，通過靜電接地能將反擊電壓引入靜電防護區造成安全事故或?qū)x器設備損壞。在工程中靜電接地應與防雷接地相隔20m距離。

       防靜電接地電阻與接地地極埋設的技術標準和規范有：SJ/T10694、SJ/T10630-95、SJ/T10533、GJB1210-91、GB12158-90

一、接地體總體布置設計

         防靜電接地體總體布置設計應視地形、地勢、土質等情況而定，并無一定之規，而應根據具體條件進行設計。現提供下述幾種方式供參考。共分垂直、水平及二者混合的布置方式。

1、 垂直方式

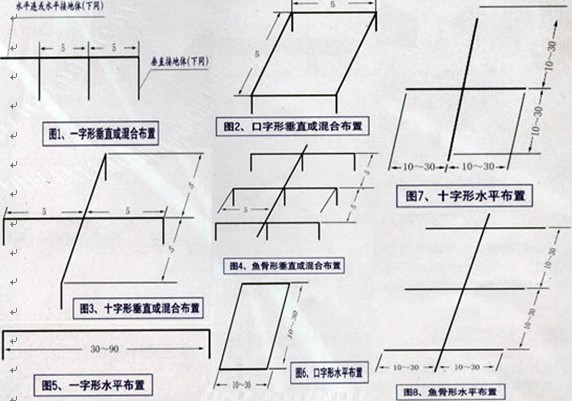

如圖1-4，分一字形、十字形及魚骨形。特別要指出的每根垂直接地體之間的距離不應小于5米，否則有屏蔽作用，降低降阻效果，此方法僅在垂直接地體周圍按下圖（垂直接地體的埋設）施用降電阻劑，此法適用于地形狹窄，但能深挖或有條件使用機械鉆孔的情況。

2、 水平方式
如圖5-8亦分一字形、十字形及魚骨形。不打垂直接地體，只打水平接地體，并在其周圍按下圖（水平接地體的埋設）施用降電阻劑，此方法效果差、最好不用。但在地形寬闊而地質情況又不便深挖并無機械深鉆的情況下，只好使用此法，但接地體要盡量拉長。

3、混合方式

如圖1-4，水平連接線亦要挖到盡可能深，使其成為水平接地體，并在其周圍施用降電阻劑。垂直接地體周圍當然亦同時施用降電阻劑。

此法適用于地形狹窄而又不便深挖的的條件差的情況。水平與垂直接地坑的深度均可適當比規定值淺些。

最后，應該指出的是：上述施工方式是對一般工程而言；對一些大型或尖端技術工程常常要用大型網格狀地網，甚至使用貴金屬組成地網，這時可在原設計的地網中的金屬接地體周圍按下圖（垂直接地體的埋設）或下圖（水平接地體的埋設）的方法施用降電阻劑、即能滿足降阻的要求。

二、施工方法

1、在現場按３：２的比例，把降阻劑加水?dāng)嚢杈鶆?，成漿糊狀。立即倒入放好接地體的坑中，再填滿細土并夯實。

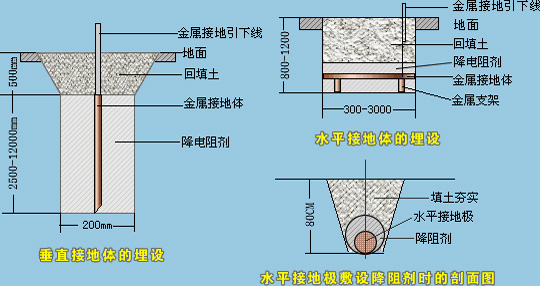

2、施工圖示

3、在垂直接地極使用降阻劑施工，無機械打孔條件時，可預定敷設降阻劑的接地極外徑，加工一鋼管作為外模，放在人工開挖的大口接地坑中（如下圖）。把接地極放在鋼模中央，使它們處于垂直位置。鋼模外面用細土回填，調制好降阻劑，倒入鋼模與接地極之間，然后用起重機向上拉出鋼模。再澆水夯實。

三、測量

1、 降電阻劑回填夯實后，即可測試電阻值，隨著時間的推移，土質沉實后，電阻值還會有下降的趨勢。

2、 不得與水平接地體平行進行測量，而應與其垂直引出測量線和打測量接地極。應盡量避開河流、地下金屬管道、高壓輸電線路等導體和磁場，無法避開時，要與其相垂直引出測量線。

3、 對土質極壞（如全是石頭的土壤）或無法打足接地體的極端狹窄的工地，還有測量路徑電阻值極大時，應降低對接地電阻合格值的要求。必要時亦可考慮在測量輔助極處亦打深孔并灌入降電阻劑，以便測量結果更反映真值。
